事業内容
自社製品である交通管制機器、インフラ製品等とともに、住友電工グループの通信機器等の長期信頼性が求められる製品について、開発～製造設計～部品調達～部品実装～組立検査までの試作、量産の一貫生産を行っております。
設備一覧／生産能力
BGA/CSP、微少チップなどに対応する最新の部品実装機や製品のニーズにあった豊富な検査方式を採用し、住友電工グループの品質システムに基づいた高品質な製造受託サービスを提供します。
- 試作、多品種少量～量産までの生産に対応
- JIT（Just In Time）改善活動による低コスト、高品質な製造受託サービスを提供
- プリント基板実装～組立・検査まで一貫生産対応
プリント基板実装
表面実装
設備
| 半田印刷機 | SPG（Panasonic製） |
| 半田印刷検査 | VP6000L・VP6000L-V（CKD製） |

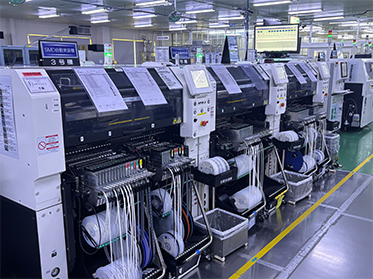

| 自動部品実装機 | NPM-WX（Panasonic製）：3台 |
| YG100RA（YAMAHA製） | |
| YG100RB（YAMAHA製） | |
| YG88R（YAMAHA製） | |
| リフロー半田付装置 | TNR40-577PM（タムラ製作所） |
| TNR-6710-P（タムラ製作所） |
能力
| 基板サイズ | Min50mm×50mm Max390mm×460mm |
|---|---|
| メタルマスク枠寸法 | 736mm×736mm（標準）、550mm×600mm（対応可） |
| 実装部品サイズ |
チップ ：0603～ BGA、QFP ：120×90 |
| 部品リードピッチ | QFPリード/CSPピッチ：0.35mm |
| 鉛フリー実装 | Sn-Ag-Cu系 |
ディスクリート実装
設備
| 噴流式半田ロボット | STS-450（セイテック製）：3台 |
| スプレーフラクサー | SPJ-450（セイテック製）：1台 |
| 画像検査機 | M22X（マランツ製）：2台 |

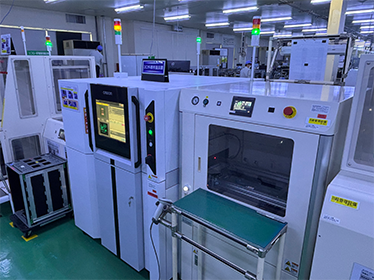

実装検査
設備
光学式外観検査機：Ysi-12（YAMAHA製）

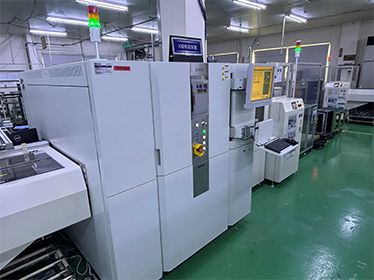

X線検査機：NEO-890Z（ポニー工業製）
機器組立
組立検査
JIT（Just-In-Time）改善活動により合理的で高品質な生産方式、作業を実現しています。
セル生産方式や自前設備を導入したラインは、コスト低減と生産性向上に寄与します。
製造拠点
